光電保護裝置是安全光幕，它通過一組紅外光束形成一個保護光幕。當光幕被遮擋時，光電保護裝置發出信號，控制有潛在危險的機械設備停止工作。減少員工在工作環境中受傷的可能性，有效保護員工的人身安全。

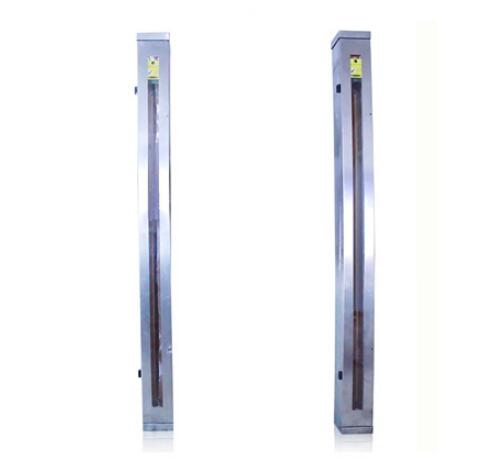

紅外線光電保護裝置紅外線光電保護裝置的布線方式：
1.光電保護裝置通過繼電器觸點進行自檢，220vAC連接至控制器2.兩個繼電器輸出作為控制器信號輸出
3.光幕輸出os1和os2分別連接到光電保護裝置的黑線和白線4.觸點自檢EDM通過綠線連接到光電保護裝置接收器5.光電保護裝置電源的正24vdc通過棕色線連接到控制器，負0v通過藍色線連接到控制器6.光電保護裝置發射器通過黃線連接到控制器的光幕自檢測試開關點，光幕發射器的24Vdc電壓用棕色線連接，0VdC用藍色線連接。
